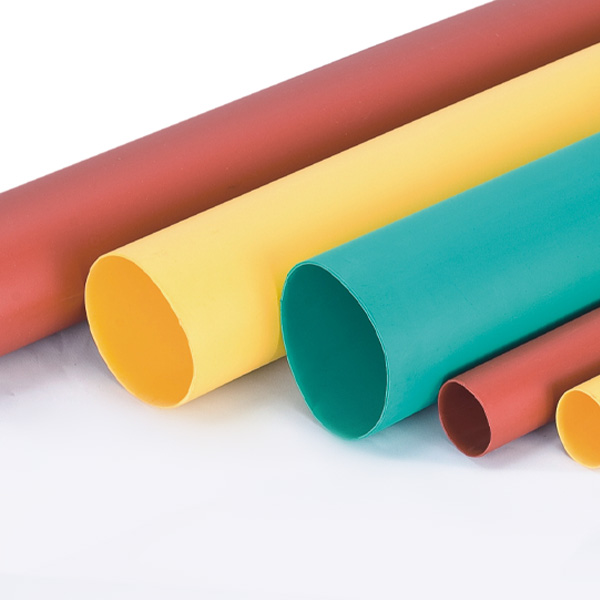

10KV断续热收缩套管-3倍【MPG10】
10KV断续热收缩套管-3倍【MPG10】
10KV断续热收缩套管-3倍【MPG10】
优点及特点

★降低母线之间的间隙
★提供更多的设计空间
★适合10KV电压
★防止小动物造成的短路和漏电。
★防腐蚀,防止一些污染物造成意外闪络
★提供方便的，经济的连续长度的安装
★阻燃或高阻燃
★无卤环保

物理性能

★适合温度: -40℃ — 105℃
★收缩温度: 125℃
颜色
★黑、红、黄、蓝、绿

技术参数
测试项目 测试方法 测试值
拉伸强度 ASTM D2671 ≥12MPa
热稳定性 IEC 216 105℃
断裂伸长率 ASTM D2671 ≥400%
密度 ASTM D2671 1.21g/cm3
热老化后（136℃下168小时） 拉伸强度 ASTM D2671 ≥10MPa
断裂伸长率 ≥300%
介电强度 壁厚2mm/0.08inch  ASTM D2671 ≥20KV/MM
壁厚2.5mm/0.10inch  ≥17KV/MM
低温柔韧性（-40℃下4小时） ASTM D2671 无龟裂
热冲击（200℃下4小时） ASTM D2671 不低不流
阻燃性（氧指数） ASTM D2863 ≥28
烟雾指数 - 低于120
体积电阻 ASTM D2671 ≥1014Ω.cm
吸水性（23℃ 下336小时） ASTM D570 ≤0.5%
盐碱溶剂腐蚀（23℃下 168小时） 拉伸强度 IEC 60684-2 ≥8MPa
断裂伸长率 ≥250%
铜腐蚀 （158℃ 下168小时） IEC60684-3 通过
长期老化（120℃下 3000小时）
断裂伸长率		 IEC60684-2 ≥175%
光照下颜色稳定性 IEC60684-3 未见变化
产品选择
产品代码 收缩前 收缩后 标准包装
(m/根)
内径(mm)≥ 壁厚(mm) 内径(mm)≤ 壁厚(mm)
MPG10-25/8 25 1.02 8 2.50 1,1.22
MPG10-30/10 30 1.02 10 2.50 1,1.22
MPG10-35/12 35 1.03 12 2.50 1,1.22
MPG10-39/13 39 1.05 13 2.70 1,1.22
MPG10-45/15 45 1.06 15 2.70 1,1.22
MPG10-50/16 50 1.07 16 2.90 1,1.22
MPG10-65/21 65 1.07 21 2.90 1,1.22
MPG10-75/25 75 1.07 25 2.90 1,1.22
MPG10-85/28 85 1.07 28 3.00 1,1.22
MPG10-95/30 95 1.07 30 3.10 1,1.22
MPG10-100/33 100 1.07 33 3.10 1,1.22
MPG10-120/40 120 1.10 40 3.10 1,1.22
MPG10-150/50 150 1.10 50 3.15 1,1.22
MPG10-180/60 180 1.10 60 3.20 1,1.22
MPG10-210/70 210 1.10 70 3.20 1,1.22
MPG10-250/70 250 1.10 70 3.70 1,1.22
MPG10-300/70 300 1.10 70 4.40 1,1.22
